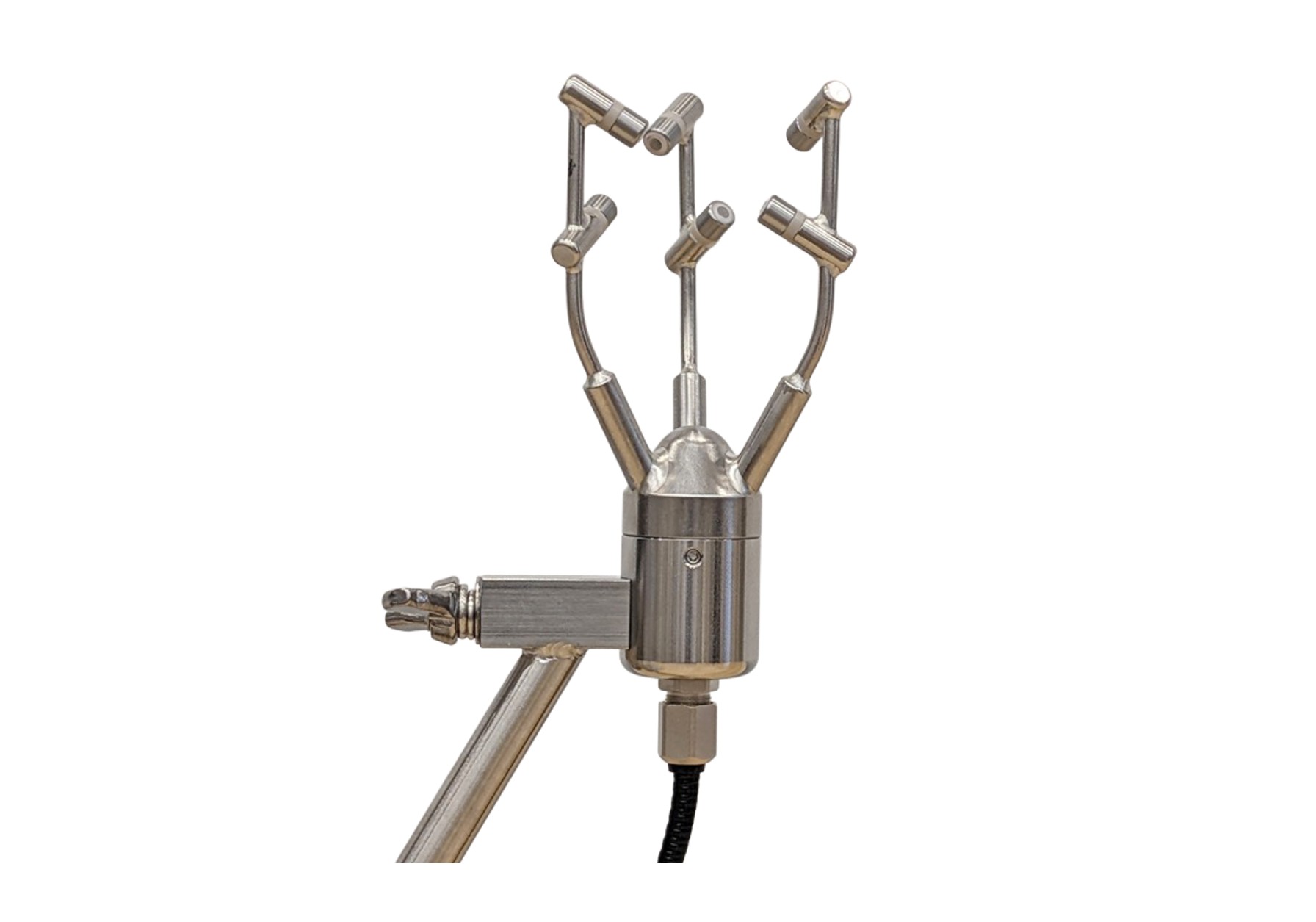

準確測量無塵室和室內的各種氣流變化
- 測定結果可以3D圖像呈現
- 可量測從0 m/sec開始的風速
- 穩定測量，不受溫度變化的影響
- 將室內的風速、風向可視化
- 精確測量無塵室、工廠設備所引起的氣流干擾
4項機能讓氣流『可視化』
機能① 3次元斜視圖
室內的氣流可用3次元圖像解析，將空間內實際的氣流可視化。
機能② 2次元斷面剖視圖
室內的氣流可用2次元圖像顯示，可從2次元斷面剖視圖分析氣流走向。
機能③ 繪圖機
顯現風速及風向的即時變化，可針對空間中的各別區塊做縝密確認。
機能④ 3次元風向計
3次元顯像呈現立體風向動態，從測定空間的風向模擬出真實情況。
延伸閱讀
➤ 無塵室風場難掌控？超音波風速計助您提升生產良率！
➤ 「製程品質」想大大提升？「氣流控管」超重要！
➤ 立即改善無塵室的揚塵問題，同時量測多軸的風向風速！
|
量測方式
|
時域分割收發切換型超音波脈衝方式
|
|
演算方法
|
超音波傳遞時間逆數差演算法
|
|
探針尺寸
|
Φ49 x 84
|
| 感測器跨距 | 20毫米 |
|
量測範圍
|
風速 0~10 m/s 聲波虛擬溫度 -30 至 +50 ℃
|
|
輸出解析度
|
0.001 公尺/秒
|
|
測量精度
|
±(10%RD + 0.05m/s)
|
|
電 源
|
DC12V 0.5A (DC9.6～17V)
|
|
附屬軟體
|
室内各點的平均風速、標準偏差測量收錄
|
|
顯現室內的風速及風向的分佈（二次元斷面剖視圖、3次元斜視圖）
|
|
|
繪圖機即時記錄風速的變化（瞬時値紀錄、回放工能）
|
|
|
3次元顯像呈現立體風向動態（可影片記錄保存）
|
如需產品圖檔，請洽廣億科技服務人員，謝謝！
